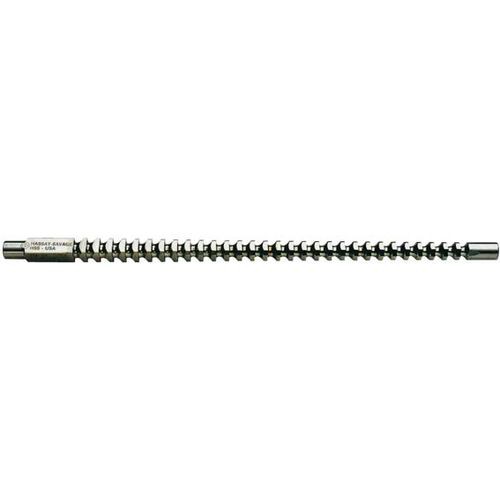

Räumnadel HSS 4-kant SW 6 GRATTEC
Ausführung: HSS, mit Führungszapfen. Dieser wird in die Anfangsbohrung des Werkstückes gesetzt und gewährleistet die lotgerechte Fluchtung des Vierkant-Innenprofils. Damit bei geringer Gesamtlänge nur ein Durchgang notwendig ist, wird die Ausgangsbohrung (Toleranz H8) etwas größer gewählt. Die Schneidflächen sind allseitig feinst geschliffen und sichern eine saubere Oberfläche.
Anwendung: Für die winkelgenaue Herstellung von Innen-Vierkantprofilen. Keine Spezialmaschinen und Rüstzeiten notwendig. Zur Herstellung von Maschinenelementen, Schablonen, Schweiß-, Bohr- und Spannvorrichtungen. Der Spanwinkel ist für Stahl ausgelegt, aber auch für Gusseisen, Bronze und Aluminium einsetzbar.
Produktspezifikationen
| Ausgangs-Bohrung Ø | 6,40 mm | Räumlänge max. | 19,0 mm |
| Gesamtlänge | 178 mm | Räumlänge min. | 9,5 mm |
| Maß diagonal | 8,37--8,38 mm | SW | 6 mm |
| Räumkraft max. | 6,6 kN | Toleranz JS9 | 6,01--6,04 mm |
Produkteigenschaften
| Bemerkung | Ausführung: HSS, mit Führungszapfen. Dieser wird in die Anfangsbohrung des Werkstückes gesetzt und gewährleistet die lotgerechte Fluchtung des Vierkant-Innenprofils. Damit bei geringer Gesamtlänge nur ein Durchgang notwendig ist, wird die Ausgangsbohrung (Toleranz H8) etwas größer gewählt. Die Schneidflächen sind allseitig feinst geschliffen und sichern eine saubere Oberfläche.

Anwendung: Für die winkelgenaue Herstellung von Innen-Vierkantprofilen. Keine Spezialmaschinen und Rüstzeiten notwendig. Zur Herstellung von Maschinenelementen, Schablonen, Schweiß-, Bohr- und Spannvorrichtungen. Der Spanwinkel ist für Stahl ausgelegt, aber auch für Gusseisen, Bronze und Aluminium einsetzbar. |
Versandinfos
Verpackungsgewicht
0.054
