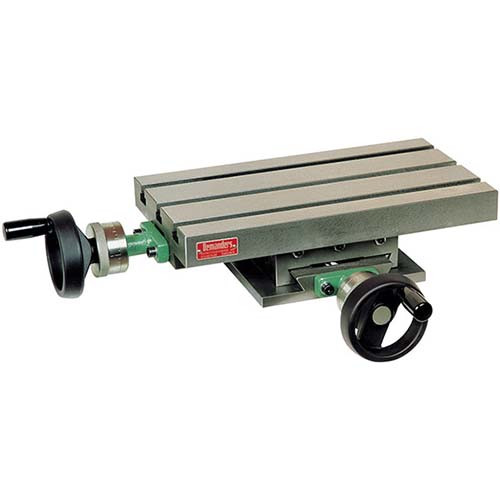

Koordinatentisch 300x160mm SKANTEK
Ausführung: Aus Spezialguss, die Aufspannfläche ist präzisionsgefräst und die Führungen sind geschliffen. Die Plangenauigkeit beträgt 0,03 mm, die Steigungsgenauigkeit auf 100 mm beträgt 0,01 mm. Die Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar. Gewirbelte Trapezgewindespindel mit Axiallagern. Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar. Mit Skalenteilung 0,05 mm.
Die Tische ab 450 × 240 mm verfügen über eine Wasserrinne sowie einen Klemmhebel in beiden Achsen, sodass in jeder Position festgeklemmt werden kann.
Anwendung: Für den Einsatz auf Bohrmaschinen und für leichte Fräsarbeiten.
Hinweis: Andere Modelle und Abmessungen auf Anfrage.
Produktspezifikationen
| Aufspannfläche | 300 × 160 mm | Querbewegung | 100 mm |
| Belastbarkeit | 75 kg | Spindelsteigung | 2 mm |
| ganze Höhe (–0,01) | 78 | T-Nuten Abstand | 50 mm |
| Gewicht | 16 kg | T-Nuten Anzahl | 3 |
| Grundfläche | 160 × 160 mm | T-Nuten Breite | 10 mm |
| Längsbewegung | 180 mm |
Produkteigenschaften
| Bemerkung | Ausführung: Aus Spezialguss, die Aufspannfläche ist präzisionsgefräst und die Führungen sind geschliffen. Die Plangenauigkeit beträgt 0,03 mm, die Steigungsgenauigkeit auf 100 mm beträgt 0,01 mm. Die Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar. Gewirbelte Trapezgewindespindel mit Axiallagern. Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar. Mit Skalenteilung 0,05 mm.
Die Tische ab 450 × 240 mm verfügen über eine Wasserrinne sowie einen Klemmhebel in beiden Achsen, sodass in jeder Position festgeklemmt werden kann.

Anwendung: Für den Einsatz auf Bohrmaschinen und für leichte Fräsarbeiten.

Hinweis: Andere Modelle und Abmessungen auf Anfrage. |
